Muziek Installatie

English language
Voor foto's van het hele systeem: Klik hier

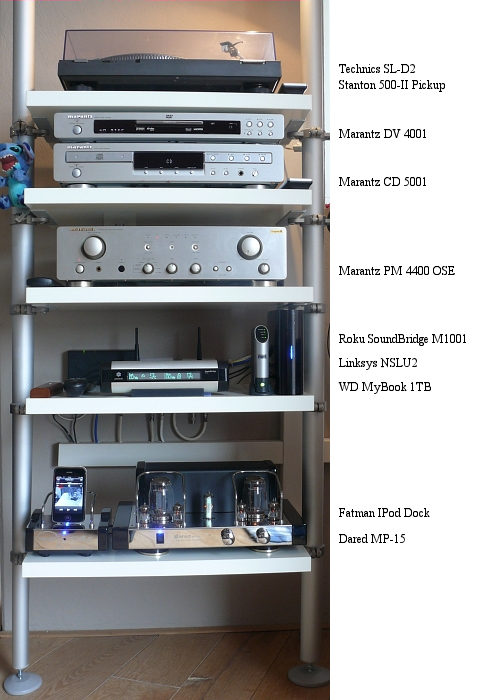

De hele installatie bestaat uit:
Een draaitafel, een DVD-speler, een CD-speler,
een versterker, een buizenversterker, een iPod-Dock
een SoundBridge en een muziek-servertje
gekoppeld aan een harddisk.
De SoundBridge speelt zowel internetradio als
mp3 (en FLAC) bestanden af die op de server staan.
Als muziekserver wordt gebruik gemaakt van het
MT-daapd (Firefly) muziekserverprogramma.
Hierdoor is het ook mogelijk elke computer in
het netwerk --via iTunes-- muziek van de server
te laten weergeven.
De DVD-speler geeft zijn geluid af aan de versterker
en het video signaal gaat naar het video scherm
elders in de kamer.
Voor de volledigheid: Het geluid van de Marantz komt
uiteindelijk uit een Sennheiser eH2270 hoofdtelefoon
en een paar Canton Quinto 520 boxen.
Het geluid van de buizenversterker komt door een
paar Canton GLE 60 boxen de kamer in.
Doordat de SoundBridge gebruikt maakt van WiFi
is het mogelijk op een GSM-telefoon met internet
browser te zien wat de SoundBridge afspeelt
en zo de SoundBridge via de webinterface te
bedienen. De SoundBridge en de (muziek)server zijn
beiden ook vanaf een computer in het netwerk via
een webinterface te bedienen.
Uiteraard zijn ook de audio in- en uit signalen
van deze PC met de versterker verbonden voor het
opnemen en weergeven van audiosignalen (zie verderop
in dit verhaal).
Het geheel staat in een rek van Ikea uit de
Stolmen serie.
Om geen last van snoerenspagetti te hebben zijn
alle aansluitsnoeren in één neergaande en een
zijwaarts weglopende kabelgoot gelegd.

Op de detailfoto is te zien wat er nog meer
op en achter de plank te vinden is.
Links achter hangt het kabelmodem. Daarnaast de
beide splitters voor digitaal TV-en radiosignaal.

Aan het kabelmodem hangt ook de telefoon.
Hier staat ook de Linksys WiFi-router.

De software van de server is vervangen
door de open source Unslung-firmware. Hierdoor
is het mogelijk een muziekserver te draaien en
de SoundBridge in stand-by als meteo station te
laten functioneren.
Voor de recente meteo-informatie maakt de server
regelmatig verbinding met de Yahoo meteo-site en laat
de opgehaalde informatie in het display van
de SoundBridge zien.

Via de Audio-out aansluiting van de versterker is er een
verbinding gemaakt met de desktop PC. De Line-out
van deze PC is ook weer verbonden met één van de
ingangen op de versterker. Via deze link is het
mogelijk digitale opnamen te maken van elk signaal

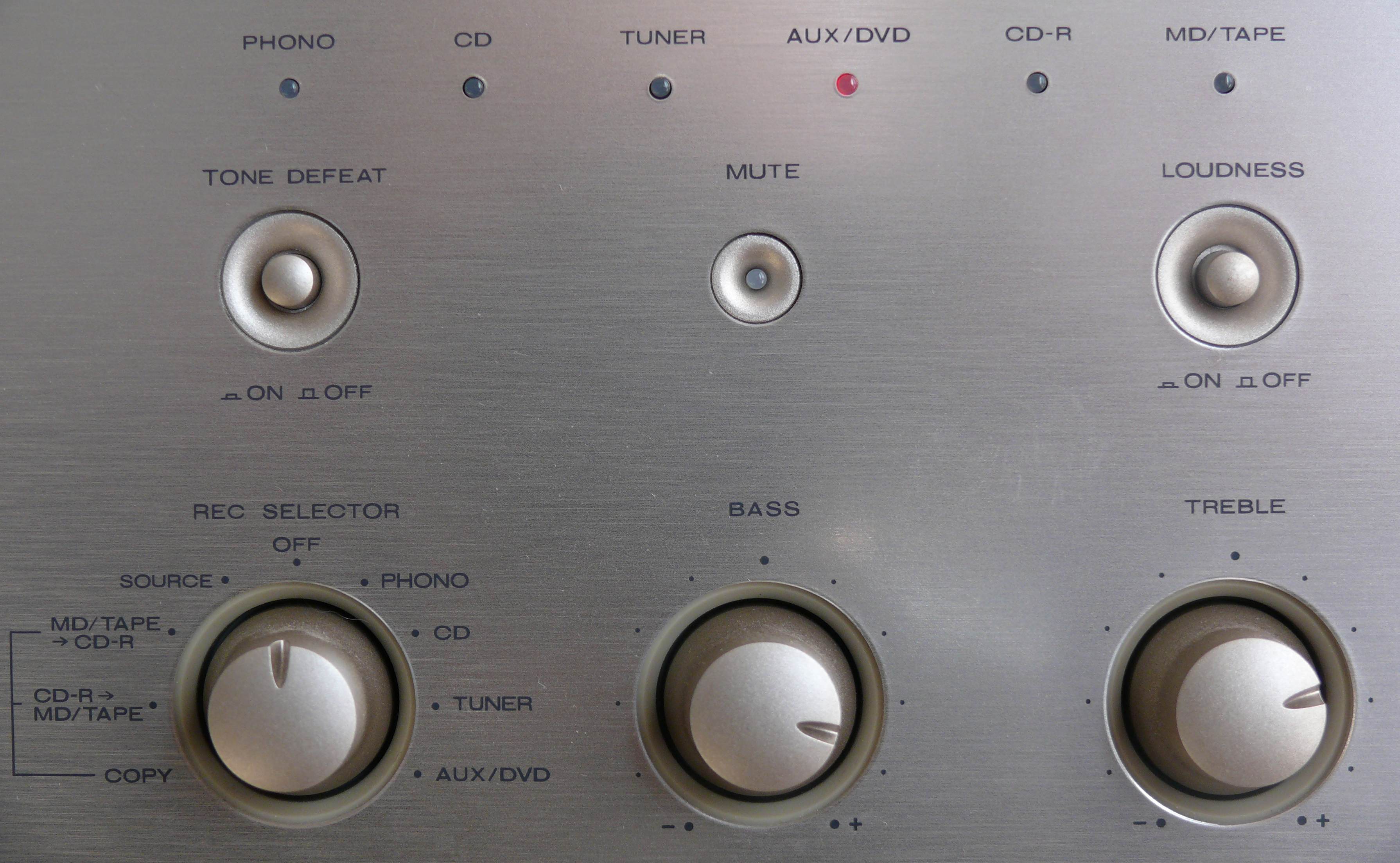

dat op de versterker binnenkomt. Het "wonder knopje"
is de record selector (links onder op de foto).
Deze bepaalt welk ingangssignaal naar de PC gestuurd
wordt. Hierdoor is het mogelijk met de opname mee
te luisteren als het uitgangssignaal van de PC
wordt weergegeven op de versterker. Voor het
digitaal opnemen wordt gebruik gemaakt van het
open-source programma Audacity. Dit programma
beschikt over de mogelijkheid tikken van LP's en
eventuele ruis te verwijderen en tracks op maat
te snijden. Audacity ondersteunt diverse encoders om
de track in het gewenste formaat op te slaan. Onder
andere: Wav, MP3, FLAC en Ogg.

Tip!!! Om de foto's in meer detail te kunnen zien:

Schakel over op de zoomfunctie rechts onder in je browser
en kijk op 200 tot 400% (IE7 of hoger)

Het bedradingsschema van de hele installatie (1605 x 890 p)

Klik hier
